不鏽鋼薄板不易檢（jiǎn）測？看這台直讀光譜儀如何（hé）檢測

使用直讀光譜儀（yí）分析不鏽鋼薄板（bǎn）材料成分（fèn）時，試樣易被樣品夾（jiá）壓凹，與光譜儀的對電極距離縮小，從而影響試驗結果，有些薄板（bǎn）甚至容（róng）易（yì）被擊穿，而根據國標推薦直讀光譜法的取樣厚度是不小於3 mm。

如今越來越多的不鏽鋼製品采用不鏽鋼薄板作原材料，像是不鏽鋼器皿廚具就使用厚（hòu）度小於3mm板材（cái）製作。如何使不鏽鋼薄板檢（jiǎn）測結果（guǒ）準確才是重中之重，本（běn）次操作使用（yòng）SPECTROMAXx台（tái）式直讀 光譜儀完成（chéng），過程中進行優化樣品製備、調節氬氣流量、選（xuǎn）擇合適夾具等（děng）措（cuò）施（shī），對不鏽鋼薄板進行（háng）成分（fèn）分析，結果滿意。

1.實驗部分

1.1儀器

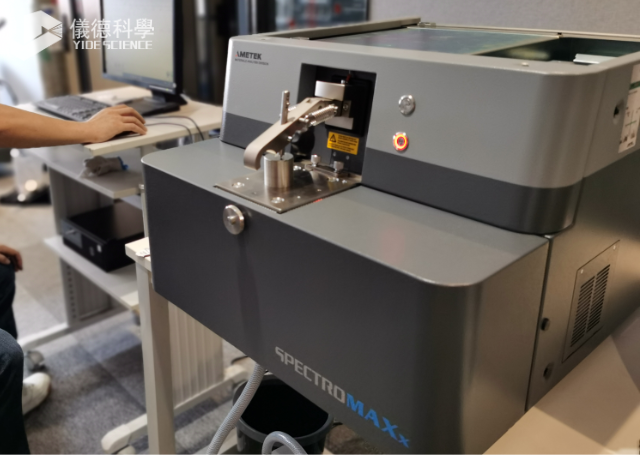

SPECTROMAXx台（tái）式直讀光譜儀（德國斯派克）

1.2樣品檢測
用（yòng）直徑18mm、高度30mm的鋼棒壓住樣品，鋼棒接（jiē）觸樣品的（de）端麵應平整潔淨，以防止樣品被壓凹。以此為電極，用光源發（fā）生器使樣品與對電極之間激發發光，記錄待測元素的發射強度。

2.結果（guǒ）與討（tǎo）論

2.1樣品（pǐn）分析（xī）

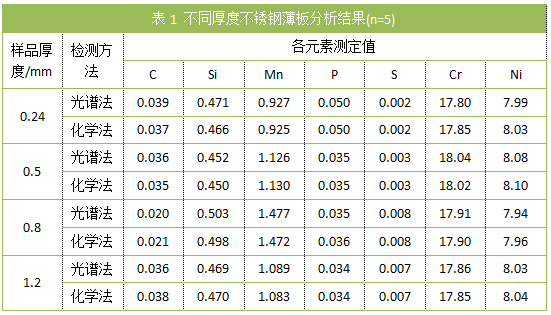

取厚度為0.24 mm、0. 50 mm、0. 80 mm、1.2mm的不鏽鋼薄板作為試驗樣品，在優（yōu）化（huà）的試驗條件下進行分析、平行測定5次（cì），所得結果與化學分析法進行對比，結（jié）果見表1。

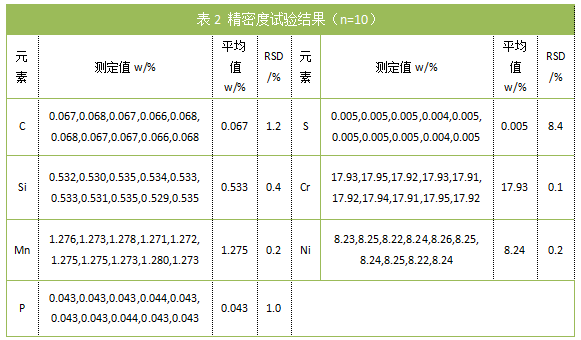

2.2精密（mì）度（dù）結果

3.結論

采用光電直讀光譜法測定厚度在0.2~1.2 mm之間的不鏽鋼薄板中碳、矽、錳（měng）、磷、硫、鉻（gè）和鎳等7種元素的含量。在優化條件和SPECTROMAXx台式直讀光譜儀的檢測下，7種元素測定值的相對標（biāo）準偏（piān）差(n=10)均小於10%。方法（fǎ）用於實（shí）樣分析，測定結果與化學（xué）分析方法的測定結果相一致。

SPECTROMAXx台式直讀光譜儀——采用微處理器控製的數字化激發光源、專門針對（duì）發射光譜分析開（kāi）發CCD檢測器、高性能讀出係統、新（xīn）型火花台、創新的光學係統以及*的（de）ICAL智能邏輯校正（zhèng）係。SPECTROMAXx直讀光譜儀不僅具備了傳統光電倍增管光譜儀（yí）的（de）分析性（xìng）能，而且在某些方麵優於（yú）傳統的分析儀。SPECTROMAXx直讀光譜儀的新型火花台的一個（gè）顯著特點是降低了維護（hù）的工作量，並且大大地減少了氬氣耗量。
