SPECTROLAB M測定碳素鋼和（hé）中低合金鋼

本文采用SPECTROLAB M 型直讀光譜儀測定碳素鋼和中低合金鋼，探討了影響結果穩定性（xìng）和準確性的因素。實驗結果表明：在（zài）選定的實（shí）驗條件（jiàn）下測得結（jié）果的精密度和準確度是穩定可靠的，完全（quán）能夠滿（mǎn）足生產工藝的要求。

一、儀器原理

光電（diàn）直讀光譜分析（xī）主要是根據樣品光譜中分析（xī）元素的譜（pǔ）線強（qiáng）度與該元素在試樣中濃度的相互（hù）關係（xì）來測定。

二、影響（xiǎng）結果穩定性和準確性的因素

1、技術條件

（1） 分析（xī）程序：隨機（jī）工作（zuò）曲線

（2） 氬氣：高純氬99.999%

（3） 溫度（dù）：23±2℃ 濕度（dù）: ＜70%

（4） 良（liáng）好的（de）抗幹擾接地：R＜4Ω

2、技術參數

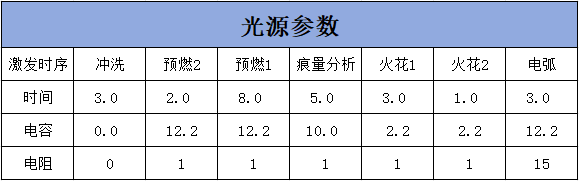

（1） 光（guāng）源參數 如表1:

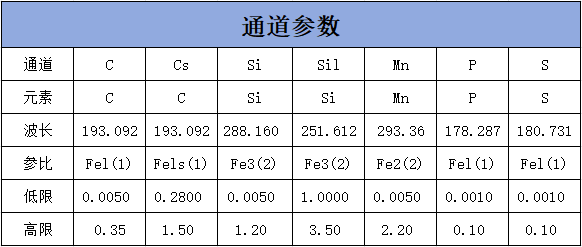

（2） 通道參數 如表2:

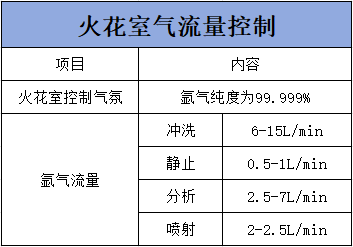

（3） 火花室氣流量控製 如表3:

三、結果與討論

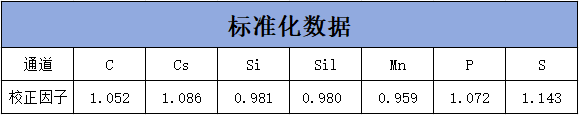

1、環境因素如溫度、濕（shī）度等的變化以及儀器在使用過程中（zhōng）可能會受到的輕度汙染都會導（dǎo）致儀器工作曲線的漂移，進而影響測（cè）量結果的準確性。所以（yǐ）應定期對曲（qǔ）線進行標準化。標準化的種（zhǒng）類（lèi）和頻率依賴於樣品處理量和係（xì）統本身，因此，不可（kě）能提供標準化的周期。然而，在維修和服務工作（zuò）後應進行標準化。現提供本室設備近期標準化數據 如表4:

校（xiào）正因子在0.5-2.0之間為設備最佳工作狀態

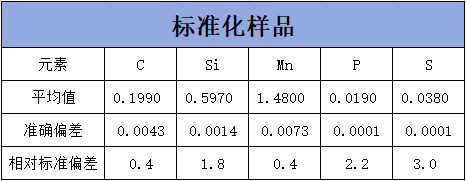

3、設備測樣之前先激發一個標準化樣品，查看其標準偏差(S)和對標準（zhǔn）偏差(Sr)。現測得結果 如表5:

可見精密度（dù）極為良好。

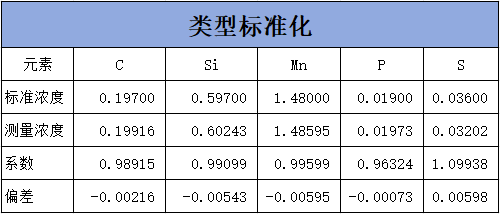

4、為了進一步校正測試濃度，須進行（háng）類型標準化。它隻需校正一個標準樣品的測試濃度，即可以分析具有相同基體的同（tóng）一類型的全部樣品。現用光譜控樣20MnSi來做類型標準化（huà）可得如下數據，如表6:

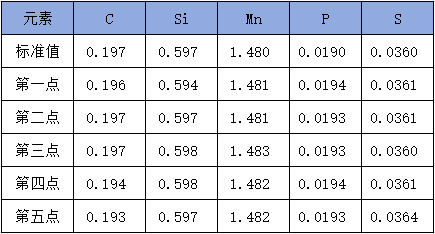

係（xì）數在0.8-1.5之間，說明義器處最佳工作狀態（tài）。在現有係數校正狀態下，對合格試樣進（jìn）行分析，結果是絕（jué）對穩定可靠的，現就本標樣進行測定，結果如下(%):

四、常見錯誤信（xìn）息的判斷與（yǔ）排除

1、氬氣壓力低。重新調整分壓表壓力或檢查管（guǎn）道。

2、壓板沒（méi）有壓好。將樣品頂部的氧（yǎng）化層打磨掉。

3、安（ān）全門未關好。將台罩取下，重新安裝。

4、光源開關（guān）未打開（kāi）。按下光源開關。

5、計算機與光譜儀沒有通（tōng）訊，請檢查硬件。檢查通訊電纜線與計算機的COM的接觸或電纜線（xiàn）與光譜儀後（hòu）麵板出口的（de）接觸。

6、Fe1參（cān）比（bǐ）線強度高於(低於)Fe1通（tōng）道強度。

7、激發時聲音特（tè）大 火花台孔沒蓋嚴，電極位置調（diào）整（zhěng）不當（dāng），白色絕緣套與（yǔ）上方銅塊接觸不良（liáng）調整即可。

8、激（jī）發時聲音細微沒（méi）有激發斑（bān）點，結果（guǒ）為0。輻（fú）助間隙過大（dà），更（gèng）嚴重的（de）會燒環設備元件，調整輻助間隙即可。

9、激發斑（bān）點很好，但C、P、S結果為0。通往紫外光室的快門上下彈動不靈活，用酒精清洗即可。

10、C、P、S結果穩定但Si、Mn結果偏低甚至為0。石英窗被激發殘餘物擋住（zhù）卸下用酒（jiǔ）精清洗即可。

11、儀器斷電。在總電源供電正常的情況下，檢查循環泵或1.5A保（bǎo）險絲。

12、光源不激發（fā）。檢查2.5A保險或9009板或檢（jiǎn）查光源穩定器（qì）的（de）供電是否正常。
