須（xū）知！SPCETRO LAB S 直讀光譜儀在爐前分析中的應用

目前，在鋼鐵工業，生產工藝的改進，冶煉（liàn）技術的提高，都（dōu）離不開化學成分分析方法的改進和配合，要想提高產品（pǐn）質量，必須要有先進的檢測手段和科學的測試手段。

光譜儀簡介

SPCETRO LAB S 直讀光譜儀工（gōng）作原理：利用光源來激發樣（yàng）品，使樣品中的的元（yuán）素發出特征譜線；利用光電轉換器進行光電轉換，由積分電容（róng）貯存再（zài）由測量係統（tǒng）進行測（cè）量，最後計算（suàn）機進行數（shù）據處理。

儀器和測試條（tiáo）件

SPCETRO LAB S 直讀光譜儀
磨樣機：砂紙粒度為46#
氬氣流量：250L/h
氬氣純度：99.99%
溫度：20-20℃
濕（shī）度：40-60%

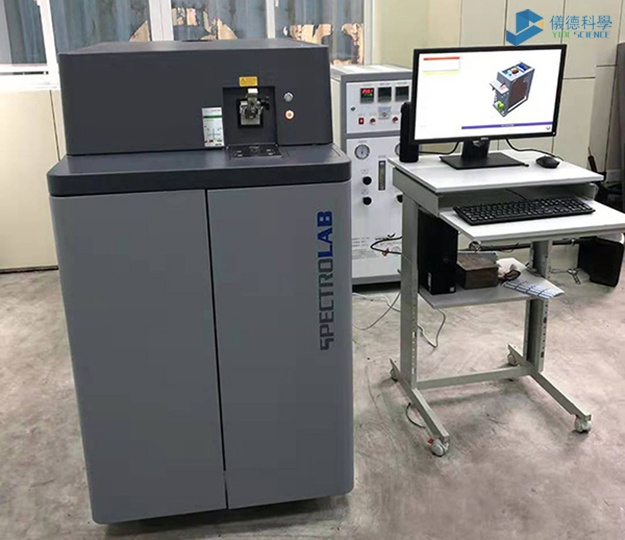

（SPCETRO LAB 直讀光譜儀）

工作曲線的繪製

SPCETRO 公司在儀器出廠前已根據用戶要求製作了一係（xì）列（liè）的標準曲線，在使用過程中用戶（hù）發現（xiàn）由於（yú）其校正範圍廣，線性並不（bú）太好（hǎo）。以C元素為例，C元素校正範圍（wéi）為0.001-1.5，縱觀整（zhěng）個曲線（xiàn）總（zǒng）體趨勢良（liáng）好。但如局限在0.001-0.7%的範圍內就（jiù）會發現點子的離散型大（dà），相（xiàng）對誤差和最大誤（wù）差都很大，且進口標準化試樣比國產標鋼又貴，不容易購買。於是用戶在（zài）減少投資，提高分析準確度的基（jī）礎上，用國產（chǎn）標鋼自行製作了一條適合生產需要的工（gōng）作（zuò）曲線，C元素的校正範（fàn）圍在0.034-0.658%完全適合我廠生產的（de）中、低合金鋼。所作（zuò）的曲線線性很（hěn）好，是切實的、有（yǒu）效的。

樣品測試

以低合金鋼為例，選擇（zé）儀器的中、低合金鋼（gāng）測試程（chéng）序，用標鋼進行（háng）工作曲線標準化、用控製試樣作類型標準化，完成（chéng）後即（jí）可測（cè）試試樣（yàng）。

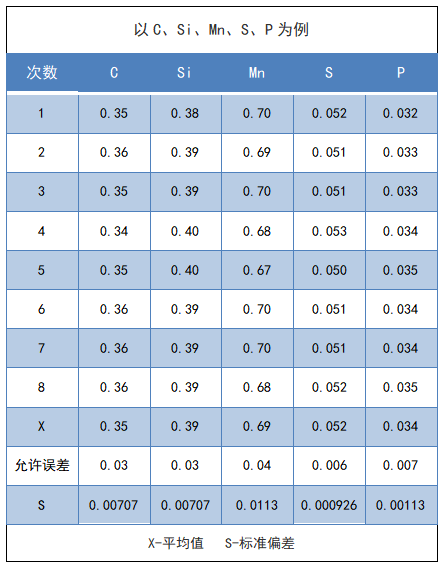

下麵是一組測試數據：

上表中測試試樣為GSBH 40068-93中低合金鋼光譜用標準樣品。其（qí）中C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.052%、0.034%。從（cóng）上表中可以看出，光譜測定結果是穩定、可靠，能滿足爐前分析的需要。

結論

1.直讀光譜儀分析與化學分析相比，具有明顯的優點：自動化（huà）程序高，分析速度快，操作簡便，減輕了（le）勞（láo）動強度，提高了（le）勞動生產力，節約了電力。
2.由樣品測試列表（biǎo）中可以看出光譜分析的準確度高、分析結果正確可靠，符合國標4336-86的要求。
3.所取試樣質量直接影響分析結果的準（zhǔn）確度，試樣不得有砂眼、氣孔（kǒng）、裂（liè）紋等。試（shì）樣製備表麵要紋路清晰（xī），不得玷汙。
4.用國產（chǎn）標鋼替代進口標準化試樣製作的工（gōng）作曲線（xiàn），線性很好，能滿足我廠中、低合金鋼測試的要求，是（shì）切實可行。
5.再次開機（jī）前（qián），最少要（yào）穩定2小時。氬氣衝洗要（yào）時間長一些，將殘留在火花內的氧氣全部驅（qū）趕出來。等儀器穩定後，多次激發廢掉，直至平行測定結果（guǒ）穩定，激發斑點正常後才能進行試樣測試。

本文來源SPECTRO光譜分析論（lùn）文集
