直讀光譜儀MAXx08測（cè）定錫青銅中（zhōng）9種雜質元素

錫青（qīng）銅是以（yǐ）錫為主要合金元素（sù）的青銅。含錫量(質量（liàng）百分比)一般在3%~ 14%，主要用於製作彈性元件和耐磨（mó）零件。錫青銅中加鉛（qiān）可改善可切削性和耐磨性，加鋅可改善鑄造性能（néng）。具有較高的（de）強度、耐蝕性和優良的（de）鑄造性能，長期以（yǐ）來廣泛（fàn）應用於（yú）各（gè）工業（yè）部門。直讀光譜（pǔ）儀（yí）對（duì）金屬樣品中合金元素及雜質元素的分析有分析速度快、可靠性好，可以（yǐ）較快地（dì）一次性測出錫青銅中的多種雜質元素，起到快速判斷錫青銅（tóng）鑄（zhù）造性能。本文（wén）對德國斯派克直讀光（guāng）譜儀在錫青銅日常分析中的應（yīng）用進行了初步研究和探討。

實驗部分（fèn）

主要儀（yí）器

直讀光譜儀 MAXx 08（德國斯（sī）派克公司）

實驗方法

標準樣品

標準（zhǔn）樣品中各種元素的含量應函蓋實際生產樣品中各種元素的含量範圍；且標準樣品的製作工藝盡可能與實際生產工藝相同 ，定值要（yào）準確，標準樣品的狀態及外形尺（chǐ）寸要符合儀器要求。本文選用鑄（zhù）造（zào）錫青銅標準樣品，共6塊。

樣品製（zhì）備

利用車床對樣品表麵進行切削，並立（lì）即進行測定。對分析（xī）樣品的表麵（miàn）要求為平整、無氧（yǎng）化物 ，樣（yàng）品表麵平整與否將影響樣品的激發狀態，氧化物多為電的不良導體，不利（lì）於樣品（pǐn）激發。

選擇分析譜線

根據錫青銅所含元素的範圍選擇分析（xī）譜線 ，並確定分析（xī）條件（jiàn）。

選擇漂移（yí）校正（zhèng）樣

對每（měi）一種被分析元（yuán）素選擇（zé）兩塊標準樣品(對（duì）應元素（sù）含量要（yào）函蓋樣品分析範圍)作為漂移校（xiào）正樣 ，來（lái）修正工作曲（qǔ）線的漂移。

建立並設置分析程序並測量標準樣品

參照儀器軟件手冊 ，建立並設置錫青（qīng）銅分析程序;依序測量漂移校（xiào）正樣、曲線回歸用標準樣品。每個樣品至少激發3個點。

方法驗證（zhèng）

調用錫青銅分析程（chéng）序 ，用錫（xī）青銅標準（zhǔn）樣品及（jí）已知含量的且均勻穩定的錫青銅（tóng）生產樣品驗證工作曲線的有效性。

結果與討論

方（fāng）法（fǎ）的（de）精密度和準確度實驗

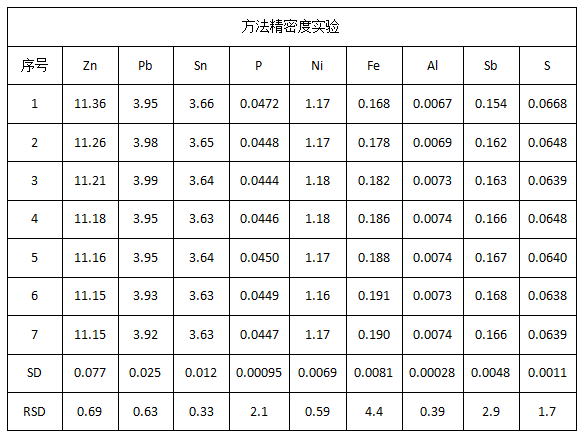

在最佳工作參數下對Cu/Sn/Zn-3樣（yàng）品進行7次平行測定的結果見表1；將7次（cì）標準樣品測定（dìng）結果的平均值（zhí）與標準樣品證書值比對 ，其結果見（jiàn）表2。

方法準確度實驗

從表1/2可以（yǐ）看出,各元素的（de）RSD值均在0.33%~4.4% ，除Sb元（yuán）素與標準（zhǔn）值相差較大（dà）外，其餘元素（sù）的測（cè）定準確度和精（jīng）密（mì）度（dù）均很高，完全（quán）能滿足樣品日常測試（shì）要求。

通過實驗 ，可以看（kàn）出該方（fāng）法的精密度和準（zhǔn）確度較高（gāo），從樣品激發到計算機報出元素分析含量隻需20~30s，樣品中所（suǒ）需分析的元（yuán）素可以一次性同時分析出來，速度快（kuài）精度高、可靠性好、故障率低 ，而（ér）且（qiě）儀器采用塊狀樣品，無需溶樣，無汙（wū）染，計算機直接顯示分析結果，能夠滿足錫青銅的日常分析檢測要求（qiú）。
