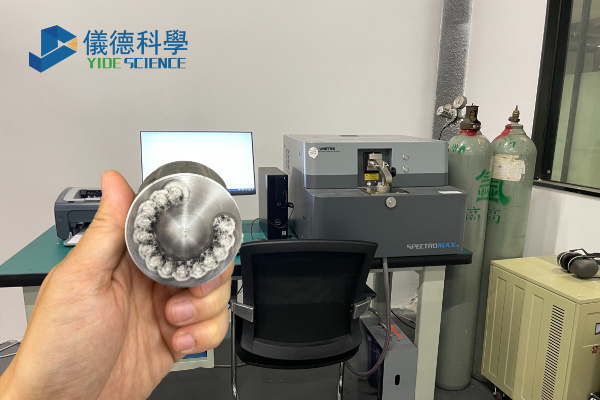

直讀光譜儀的成分檢測精（jīng）度，直接取決於試（shì）樣製備質量。不合格的樣品表（biǎo）麵會造成（chéng）激發異常、數據漂移，甚至（zhì）得出完全（quán）失真的結果。針對金屬標樣與生產（chǎn）試樣，製樣需嚴格遵循以下規範。

一、檢測麵基（jī）礎質量要求

1. 平整密閉：檢測（cè）麵需（xū）平整光潔，無翹曲（qǔ）、凹凸變形，確（què）保與激發（fā）台密封貼合，防止氬氣泄漏導致激發能量不足、數據重複性差（chà）。

2. 潔淨無（wú）雜質：表麵徹底去除（chú）氧化皮、鏽蝕、油汙（wū）及加工殘留，製樣後用（yòng）無水乙醇或丙酮擦拭幹燥，避免外來元素幹擾成分分析。

3. 材質代表（biǎo）性：取樣避開澆口、邊角、焊縫等非均（jun1）質區域（yù），保證檢測麵成分均勻，能（néng）夠真實反映樣品整體的元（yuán）素含（hán）量。

二、缺陷樣品處理規則

金（jīn）屬標樣或鑄件試樣常出現砂（shā）眼、裂紋等缺陷，需（xū）提前處理規（guī）避（bì）誤差：

1. 砂眼與（yǔ）氣孔：檢測麵存在砂眼、氣孔時，必須重（chóng）新打磨或切割換麵取樣。缺陷會造成（chéng）放電擊穿異常，直接導致碳、硫等非金屬元素檢（jiǎn）測結（jié）果偏低。

2. 裂紋與夾層：帶有裂紋、夾層的樣品禁（jìn）止直接檢測。裂紋內容易積存氧化雜質，且破壞激發密封（fēng）性，需完整切除缺陷區域後（hòu）再行製樣。

3. 成（chéng）分偏析：存（cún）在偏析風險的樣品需在不同位置（zhì）多點製樣檢測，取平均值作為（wéi）參考結果，避免單點數據偏離真實成分（fèn）區間。

三、製樣操作關鍵要點

1. 加工方式：優先選用銑床銑削加工表麵；砂紙打磨需采用 80~120 目粒度，打磨紋路保持同向，減少交叉劃痕對（duì）放電穩定性的影響。

2. 尺寸規格：試樣厚度不小於 2mm，檢測麵直徑或邊長不小於 10mm；小尺寸試樣需搭配專用夾具固定，確保激發孔完全被樣品覆蓋。

3. 溫度控製：製樣過程中避免樣品過熱，高溫會引發表麵氧化與材料相變（biàn），需待（dài）樣品冷卻（què）至（zhì）室溫後方可上機檢測。

規範製樣是光譜分析的基（jī）礎前提，嚴格把控樣品（pǐn）表麵質量、主動規避缺陷幹（gàn）擾，才能保障檢測結果的準確性與可複（fù）現性。
