光電直讀光譜儀在低合金鋼中的應用

鋁在鋼中主要（yào）是以金屬固溶體形式存在（zài），也（yě）有少部（bù）分氧化鋁和AIN，鋼中的氧化鋁一般不溶於酸稱為（wéi）“酸不溶鋁”。鋁含量及酸溶鋁與酸不溶鋁的比例對連鑄工藝至關重要，如果不能準確（què）控製鋁含量及不同狀態鋁的比例，就不能進行（háng）正常的生產，因此，對鋼中鋁含量與不同狀態鋁（lǚ）含量的測定非常（cháng）重（chóng）要。隨（suí）著光電直讀法技術、工藝的進步，準確快（kuài）速測定（dìng）鋼中不同狀態的鋁含量成為了可能，是（shì）通過峰值積（jī）分及平穩（wěn）放電時的對比（bǐ）分析可測得不同狀態鋁（lǚ）的含（hán）量。下文www.17c嫩嫩草色在线公司將介紹使用斯（sī）派克光電（diàn）直讀光譜儀測量（liàng）低合金中（zhōng）酸溶鋁、酸不溶鋁（lǚ）的含量變化。

一（yī）、實驗部分

1. 儀器與設備

SPECTRO LAB 光（guāng）電直讀光譜儀

2. 實驗條件

氬氣：純度＞99.999%、靜態流量0.5L/min、動態流量5L/min

鎢電極：90°頂角、極距：4mm

3. 實驗（yàn）方法

測定儀器的精密度。分（fèn）別取國家標準光譜樣品S9255、S9257、S9258、86-1，各連續（xù）測定十一次,取其變異係（xì）數 S%,與儀器出廠技（jì）術指標比較。

4. 測定已知含量的標（biāo）準（zhǔn）樣品。標準樣品拋光（guāng）後,連續激發三次取平均值,比（bǐ）較全（quán）鋁、酸溶鋁的測定（dìng）值與標準值。

5. 光電直讀（dú）光譜儀（yí）測定錯鏈鋼中全（quán）鋁含量。

二、結果與討論

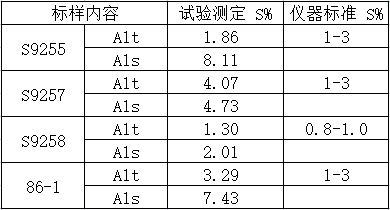

1. 精密度測試

上表結果表明，儀器的精密度（dù）較好，能滿足測定要求。

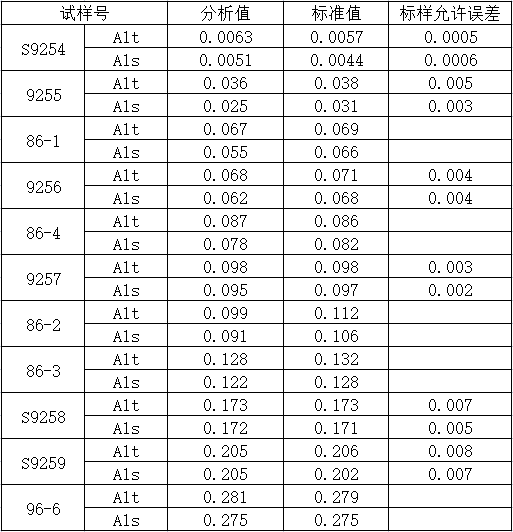

2. 準確性（xìng）測試

上表數（shù）據表明,采用了峰值積分技術 PIM後，光電直讀光譜（pǔ）測定酸溶鋁、酸不溶鋁的準確度，基本令人滿意（yì）。

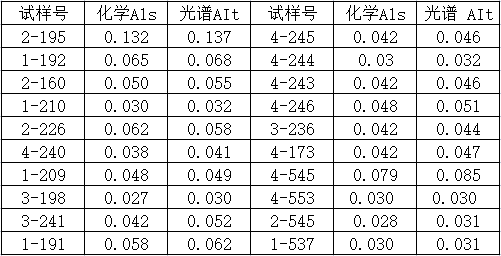

3. AIt 與 AIs 光譜化學測（cè）試

從表中可看到，光譜儀測得的全（quán）鋁含（hán）量（liàng）比壞血酸 -CAS 光度法測得的酸溶鋁含量大（dà），我們認為這個含量差距主要是因為酸不溶鋁的存在造成的（de）。

三、結論

在運用了峰值積分（fèn）技（jì）術 PIM 以後，對於低合金鋼（gāng）中全鋁含量和酸溶（róng）鋁、酸不（bú）溶鋁含量（liàng）的測定體現出光（guāng）電（diàn）直（zhí）讀光譜法準確（què）、快速的優點，能保證生產需要，通過部分替代化學法測定,降低了（le）分析成本。

參考標準：斯派克光譜分析論文集
