LAB-S火花直讀金屬光譜分析儀檢測紫銅（tóng）中Cu+Ag含量

紫銅是（shì）較為純淨的一種（zhǒng）銅，可認（rèn）為近似純銅，它導電性和塑性都較好，但是強度和硬度較差。紫銅的用途要比純鐵的廣泛，被電解提純為純銅，用於電（diàn）氣工業。還有用於電機短路環，電磁加熱感應器的製作，和大功率電子（zǐ）元件上麵（miàn），接線排接線端子（zǐ），門、窗、扶手等家具及裝飾上。如何分析紫銅中雜質元素(除氧外)，紫銅主要成分Cu和Ag長期（qī）以來（lái）用化學（xué）電解法檢測，但（dàn）是該方法花費時間長，操（cāo）作煩瑣，不適應（yīng）生（shēng）產需要，且消（xiāo）耗（hào）化學試劑量較多，對環境有害。為縮短檢測周期，減少分析成（chéng）本，更充分的利用大型儀器，本試驗在光電直（zhí）讀光譜儀上（shàng），分析雜質元素。

1.儀器
SPECTRO LAB-S光電直讀光譜儀

2.標準樣品
QBG/LT9701 T0~T11；
高純國際（jì）標樣CP1~CP6

3.待分析元素測定範圍（wéi）的設置

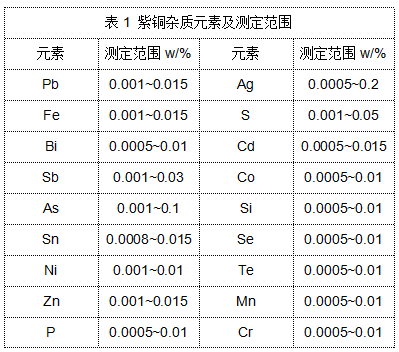

本試驗如表1設（shè）置18種元素及每種元素較寬的適當（dāng）的測定範圍。

4.Cu+Ag含量計算公式
紫銅中Cu含（hán）量采用減量法得出。計算公式為：Cu（%）=100（%）-（CPb+CFe+......）
即Cu的含量為100% 減去所有（yǒu）能分析雜質元素含量總和後所得的餘量（liàng）。
銅含量加上銀含（hán）量即為Cu+ Ag（或在（zài）計算時不減去CAg量）。

5.曲線（xiàn）繪製。利（lì）用校準強度與含量(相對含量)進行回歸計算，得出（chū）校準工作曲線。

6.與銅電解分析法（fǎ）對（duì）比

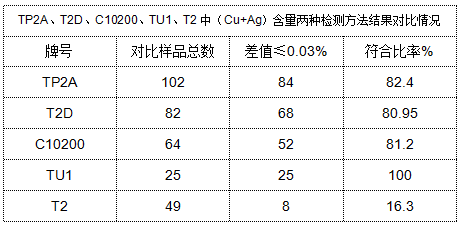

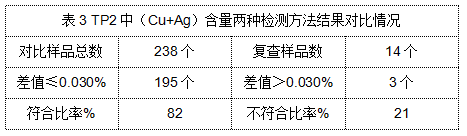

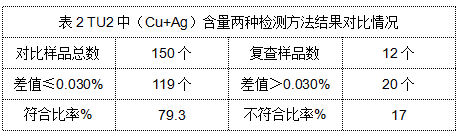

對紫銅係列中T2、T2D、TU1、TU2、C10200、TP2A、C10500A牌號（hào）進行了大量試驗，將光電直讀法結果與化學電解法的檢測結果進行比對。若兩種檢測方法（fǎ）所（suǒ）得結果的差值≤0.030%，即判為符合。由表中比率顯示，除T2牌號之外，兩種方法所得結果的符合率在79.3% ~ 100%。

7.結果與討論
由以上各表可以看出，最終對比結果:T2D、TU1、TU2、C10200、TP2A、C10500A中（zhōng）Cu+Ag 兩種方法差（chà）值≤0.030%的樣品數量在80%以（yǐ）上；差值> 0. 030%的樣品采用國家標準方法複（fù）查，不符合比率在20%以下。也就是說，在比對樣品總數中，隻有4%的樣品，兩種方法差值>0.030%。因此兩種方法一致性（xìng）良好（hǎo）。由此，光電直讀光譜法直接分析以上牌號（hào）中Cu+Ag含量是可行的。

8.結論
SPECIRO LAB-S型光電直讀光譜儀（yí）是固定通道的（de）。固定（dìng）通道儀器檢測穩定（dìng）性好（hǎo），操作簡便，適合工廠使用。使用SPECTRO LAB-S型光電直讀光譜儀減量法分析紫（zǐ）銅中Cu+Ag含量，和化學電解法（fǎ）進行數據的對比試驗，共試驗紫銅批次757批， 重新複查35批，兩（liǎng）種方法得到的（de）Cu+Ag含量結果一致性（xìng）良好。

SPECIRO LAB-S型光電直讀光譜儀

【智能化、自動化程度提升】
單一標樣（yàng）實現整個係統的標（biāo）準化, 此項每天可節省30分鍾（zhōng）工作時間。

【功能改進】
20秒內獲得高準確度的結果（例如：低合金鋼）；
定（dìng）期維護的（de）工作量（liàng）（火花台清洗）減少8倍；
元素在低合金鋼中平均檢測限改善2倍，元素在純鋁中的平均檢測限改善5倍。

【應用領（lǐng）域拓展】
從技術指標和實際使用效果看，SPECTRO LAB-S適用於金屬（shǔ）再加工生產（chǎn）商（shāng）、汽車和航空航天製造商、以及成品和半成品、電子（zǐ）產品、半導體等（děng）製造商來說，她給出的解決方案同樣出色。

【外形優化】
儀器（qì）的占地麵積減（jiǎn）少（shǎo）27%。
