礦石開采及礦石判定需要的精準的進行分析測定廣州www.17c嫩嫩草色在线科學代理的
日本理學X射線熒光光譜儀可以（yǐ）輕鬆解決，下麵通過實際案例分（fèn）享測（cè）定方法，為礦產行業提（tí）供寶貴經驗。
為對局部變色堆積岩的變色原（yuán）因進行無損檢查，使用X射線熒光分析儀作CCD定（dìng）點分（fèn）析及元素分布分析。CCD定點（diǎn）分析和元（yuán）素分布分析是根據儀器內置的（de）CCD相（xiàng）機和樣品台驅動裝（zhuāng）置（zhì）的組合（hé），指定任意位置進行測試的方法。就此分析（xī）而言，這是一種非常有效的測試方（fāng）法。
這次以（yǐ）分析麵積為（wéi）0.5mm?的小（xiǎo）分析直徑（jìng）進行元素分布分析。即使是小直（zhí）徑分析，也可（kě）得到很高的精度，在短時間內得到滿意的結果。
實驗操作部分（fèn）
一、樣品處理及設備（bèi）
1、
日本理學波長色散X射線熒光光譜儀
X射線熒光光譜儀
2、樣品不做處理。

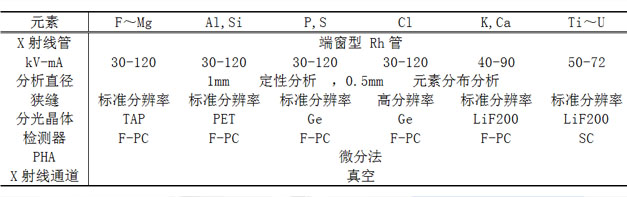

二、測（cè）試條件
三（sān）、測試結果
樣品表麵的放大圖象和根據分析麵積（jī）1mm?的定性分析結果如圖-1所示。從定性圖表上可見深色區域（變色部分）比淺（qiǎn）色區域（原色）含鐵量（liàng）高。關於鐵的分析麵積為0.5mm?的元素（sù）分布分析結果如圖-2所示。可以（yǐ）確認變色部分含有大（dà）量的（de）鐵。

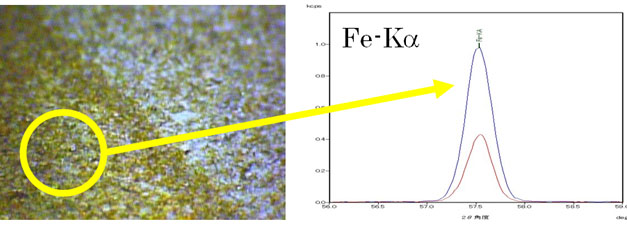

圖-1 CCD放大（dà）圖象和Fe-K定性分析圖

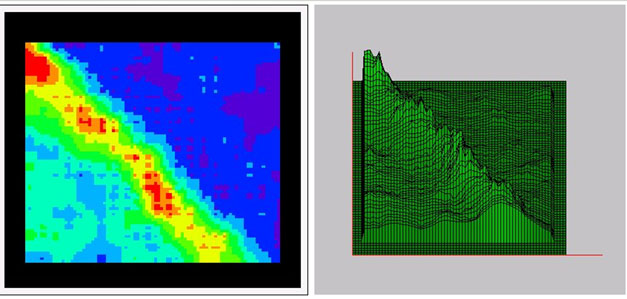

圖-2 Fe-K元素分（fèn）布（bù）分析結果（guǒ）(左圖：2次（cì）元表示（shì） 右（yòu）圖：3次元表示)
四、總結
利用CCD畫像和指定任（rèn）意位置進行元素分析，可以不破壞樣品。如對變色原因進行分（fèn）析。
020-87026501
全國服務熱線
掃一掃 微信二維（wéi）碼
