電解泥是在（zài）電解精煉時落於（yú）電解槽底的（de）泥狀細粒物質，主要由陽極粗金屬中不溶於電解液的雜質和待精煉的金屬組成。電解（jiě）泥中通過會富含礦石、精礦或熔劑中大部分的貴金（jīn）屬和某些稀散元（yuán）素，所以電解泥富集的元素可以通過提煉的技術將裏麵的金屬再化（huà）煉出來，因此電解泥具有較高的回收（shōu）價值。
（DS-360智能石墨消解儀）
文章中使用某地區采集回來（lái）的電解（jiě）泥通過
DS-360智能石墨消解儀進行濕法消解，分析其金屬元素的含量，為環（huán）境固廢回收和有價值金屬提取提供（gòng）實驗參考意義和寶貴（guì）經驗。
實驗操作部分（fèn）
1、試劑 鹽酸、高氯酸、硝酸、氫氟酸、硼酸（suān），上述試劑除硼酸為分析純外，其（qí）餘均為優級純。
2、儀器 DS-360智能（néng）石墨（mò）消（xiāo）解儀
3、電解泥采集處理 采集某地（dì）區工業電解泥，將電（diàn）解泥在（zài）120℃烘箱內幹燥至（zhì）恒（héng）重，研磨過150目篩，存於磨砂口的試（shì）劑瓶中，消解前（qián）幹燥至恒重，冷卻後稱量，備用（yòng）。
4、智能石墨消解儀（yí）對電解泥的消解
消解方法1 稱取樣品電熱解泥0.1000g，放（fàng）入聚四氟乙烯消解管中，插入智能石墨消解儀消解孔，加入5mLHF加熱至150℃保持60min，加（jiā）10mL王水加熱至（zhì）150℃保持30min，加熱至樣品2-3mL加5mLHNO3和1mLHCLO4再將智能石墨消解儀加熱至（zhì）200℃保持60min後再升溫至220℃保持30min，接著加入（rù）5mLHCl進行趕酸定容。同時做樣（yàng）品空白實驗（yàn）。（實驗提示，放置過（guò）夜有沉澱（diàn））。

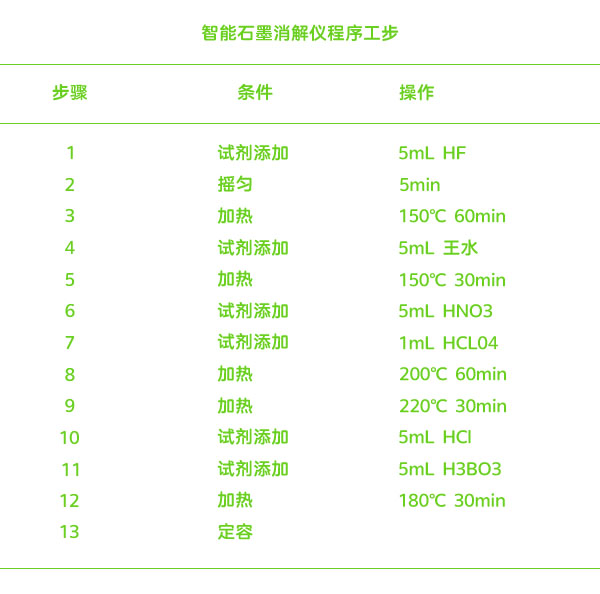

消解方法2 在方法1的基礎上將王水加量（liàng）減至5mL，消解最後加入5mL硼酸低溫消解，可將沉澱物（wù）溶解。DS-360智能石（shí）墨消解儀程序工（gōng）步設（shè）置如下表。
經過多次實（shí）驗的測試，以上兩（liǎng）種方法均可使用，但方法2的消解效果更加，消解時（shí）間更短，比方法1的消解時間減少一半時間，大約為4小時左右，酸的使用量也大大減少，使得實驗效率有很大的提高。

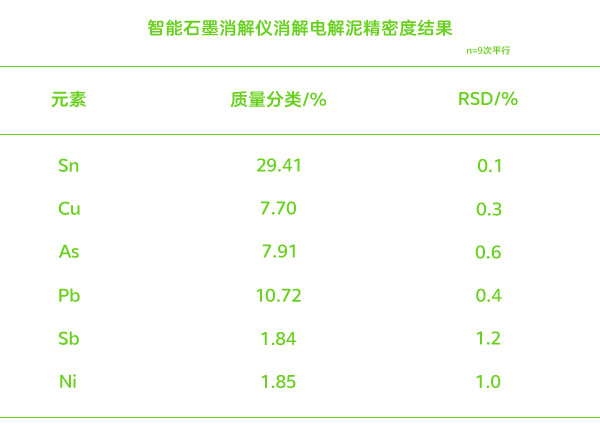

5、精（jīng）密度測試 使用方法2的操作將電解（jiě）泥進行（háng）9次平行消解測試結果的平均值和相對標準偏差值（RSD）如下圖。

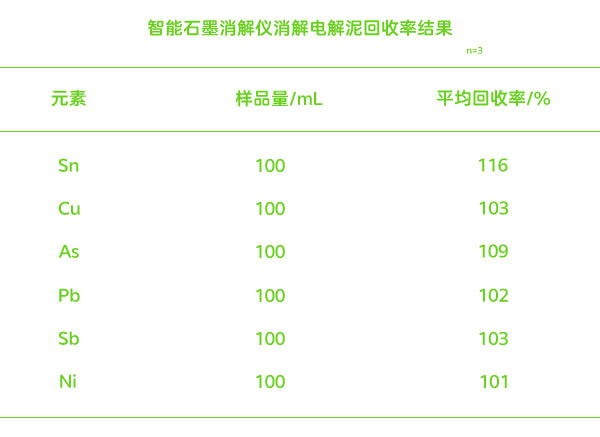

6、電解泥回收率實驗 加標回收實驗是化學分析中常用（yòng）的實驗方法，是方法驗證的主要內容之一，也是重要的質控手段，回收率是判定分析結果準確度的量化指標。實驗中為了對智能石墨消解儀（yí）的濕法消解方法對分析結果準確性的影（yǐng）響，進行了（le）加標回收實驗。采集（jí）方法2的操作進行了3次加標回收，各金屬加標量為樣品中相應金屬含量的0.5倍，消解（jiě）樣品定容至100mL。通過檢測分析樣品的加標回（huí）收率測定（dìng）結果如下（xià）圖。
從以上分析可以看出（chū）智能石墨消解儀的濕法消解對Sn和（hé）As的回收率偏高，分別為116％和109％；對其它4種金屬的回收率較好，在101％～103％之間。實驗的結果（guǒ）均符合方法質量保證要求。
7、實驗總結 智能石墨消解儀對電解泥的消解方法符合方法（fǎ）質量要（yào）求，實（shí）驗（yàn）結果滿意。智能石墨消解儀在消解時使用的試劑量少（shǎo），多種酸搭配使用，為實（shí）驗提（tí）供多酸模式的選擇。
智能石墨消解儀采用無線控製，在（zài）常溫下進行消解，可以讓實驗人員遠離消解時生產的酸（suān）霧從而對人體造（zào）成影響（xiǎng），安全性高；多孔的設計可以讓樣品一次性大批量（liàng）進（jìn）行消解（jiě）處理，可以減少樣品多耗時的問（wèn）題，大大提高（gāo）工作效率。
020-87026501
全國服務熱（rè）線
掃（sǎo）一掃（sǎo） 微信二維碼
